디지털 칩 설계에서 '디지털 레이아웃(Digital Layout)'은 설계된 논리 회로를 실제 실리콘 위에 구현하는 핵심 단계입니다. 회로가 기능적으로 동작하더라도, 배치와 배선이 잘못되면 칩은 작동하지 않습니다.
이번 글에서는 《IC 마스크 디자인 – 에센셜 레이아웃 테크닉》에서 설명하는 내용을 바탕으로, 디지털 레이아웃의 흐름과 자동화 도구의 역할을 상세히 알아보겠습니다.
1. 디지털 레이아웃이란?
“논리 회로를 실리콘에 정확하게, 효율적으로, 그리고 빠르게 구현하기 위한 물리적 설계 과정이다.”
디지털 레이아웃의 대상이 되는 회로는 보통 수천에서 수백만 개의 트랜지스터를 포함하는 거대한 CMOS 디지털 칩입니다. 당연히 수작업으로는 불가능하기 때문에 자동화된 Place & Route 도구의 도움을 받습니다.
하지만 중요한 건, 툴만 믿고 맡기는 것이 아니라 설계자가 툴의 동작 원리를 이해하고 능동적으로 개입해야 한다는 점입니다.

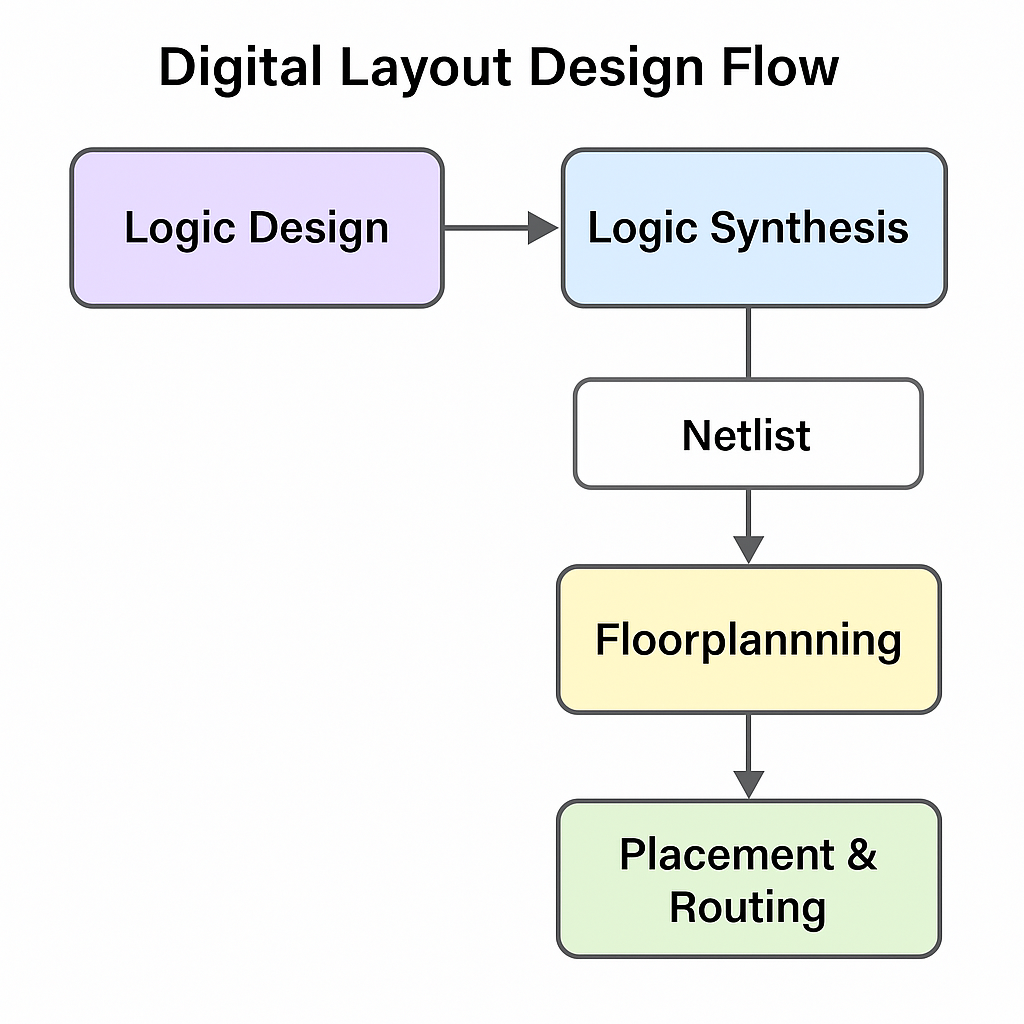

2. 디지털 설계 흐름 요약 (회로 → 실리콘)
디지털 레이아웃은 아래와 같은 일련의 흐름으로 진행됩니다:
① 논리 설계 (VHDL/Verilog)
디지털 회로 설계자는 VHDL 또는 Verilog로 회로 기능을 코딩합니다. 예: 16비트 덧셈기.
A1: and2x port map(A=>Q(0), B=>Q(1), Y=>T(2));② 시뮬레이션 및 Netlist 생성
시뮬레이터는 회로 동작을 검증하며, 이후 Logic Synthesizer가 Netlist를 생성합니다.
Netlist는 어떤 게이트를 어떤 순서로 연결해야 하는지를 표현한 파일입니다.
AND2_2X U1 ( .Z(net1), .A(net2), .B(net3) );③ 드라이브 강도 조정 & 버퍼 삽입
Netlist에는 Drive Strength 정보가 포함됩니다.
예를 들어, 하나의 게이트가 너무 많은 셀을 구동하면 신호가 약해져서 동작 오류가 납니다.
이때 자동화 툴은 버퍼 셀(Buffer Cell)을 추가해 신호를 증폭합니다.
이 버퍼는 논리 기능이 없고, 단순히 신호만 전달합니다.

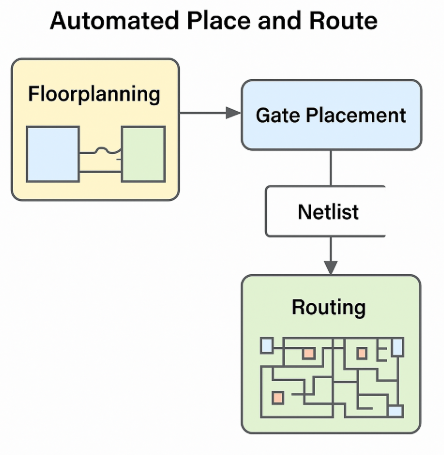

3. 자동화 도구: Place & Route 개요
디지털 레이아웃의 핵심 자동화 도구는 Place and Route Tool입니다.
이 도구는 Netlist를 기반으로 다음 작업을 수행합니다:
🔹 Floorplanning
칩을 기능 블록 단위로 나누고, 각 블록의 위치와 크기를 정합니다.
예: MPU는 좌측 하단, RAM은 우측 상단 등.
📌 Tip: 이때 Flyline(랫 네스트) 형태로 배선 경로를 시각화해, 꼬이는 정도를 눈으로 확인하며 배치를 수정합니다.
🔹 Gate Placement
기능 블록 안에 포함된 개별 게이트를 배치합니다.
이 배치는 게이트 간 연결성과 타이밍 정보를 고려하여 자동으로 반복 최적화됩니다.
🔹 Routing
- 우선순위 네트: 전원(Power Net) → 클럭(Clock Net) → 신호(Net) 순으로 배선
- 클럭은 특히 Clock Tree Synthesis 구조로 분기되며, 여러 레벨의 버퍼를 통해 균일한 타이밍 도달을 유도합니다.
- 마지막에는 수동 개입이 필요한 영역(예: 배선 충돌, 접속 누락)을 사람이 직접 마무리합니다.
4. 자동화의 한계와 인간 개입의 중요성
책에서도 강조하는 바와 같이, 자동화 도구는 강력하지만 완전하지 않습니다.
“자동화 툴은 인간이 충분한 정보를 제공할 때만 제대로 작동합니다.”
“툴은 언제든 멈추거나 엉뚱한 결정을 내릴 수 있으며, 이를 인지하고 조율하는 것이 마스크 디자이너의 몫입니다.”
예를 들어:
- 클럭 배선이 너무 길면 타이밍 지연 발생
- 파워 라인이 얇으면 IR Drop 증가
- 특정 버퍼 셀이 잘못 배치되면 신호 손실
이러한 문제는 도구가 감지하지 못하므로, 설계자가 직접 위치를 조정하거나 배선을 재구성해야 합니다.
5. 마무리 요약
| 핵심 요소 | 요약 |
|---|---|
| 디지털 레이아웃 | 논리 회로를 실리콘에 배치하는 물리적 설계 |
| 자동화 툴 | Place & Route, Logic Synthesizer, Floorplanner 등 |
| 인간 역할 | 설계 의도 반영, 툴 오류 조율, 최종 배선 정리 |
| 결과물 | GDSII 파일 → 물리 칩 제조의 시작점 |
✅ 실무 포인트
- 디지털 레이아웃은 단순 CAD 작업이 아닌 전문적 회로 해석 능력이 요구됩니다.
- 회로 설계자가 Layout 개념을 이해할수록 배선 최적화 및 타이밍 품질이 향상됩니다.
- 자동화 툴을 다룰 줄 아는 것보다, 툴이 왜 그런 선택을 했는지를 분석할 수 있는 능력이 더 중요합니다.
📌 다음 글 예고
👉 [Chapter 1 - Digital Layout] VHDL, Verilog 기본 개념과 실제 설계 활용
디지털 설계의 시작점인 HDL 언어가 어떻게 Netlist로 이어지고, 자동화 도구로 연동되는지 파헤쳐보겠습니다.
